產品介紹

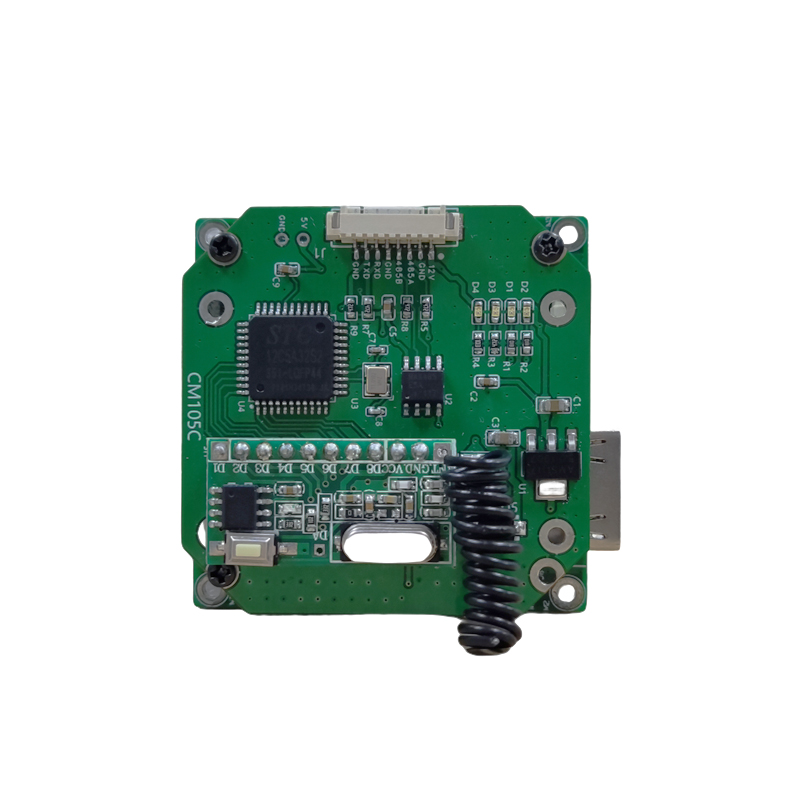

CM105C
1、尺寸大?。?/span>48mm*48mm
2、定位孔：孔徑2.1mm
3、兼容CM200X系列及HK-100系列控制板
4、接口定義圖：
產品參數
表1 | 接口功能介紹表 | |
序號 | 接口名稱 | 說明 |
1 | J1:電源+控制接口 | 共 8 個針角，從左往右依次為 1-8 號各引角定義見表 1 |
2 | J2:12PIO口 | 共 12 個針角，從下至上依次為 1-12 號各引角定義見表 2 |
3 | J3:單片機燒錄接口 | 單片機燒錄接口 |
4 | J4:電源口 | 共 3 個針角，從下至上依次為 1-3 號各引角定義見表 3 |
5 | 遙控器配對按鈕 | 使用方法見表 4 |
