工業相機三種曝光方式總覽

本文將詳細解析三種電子曝光方式的工作機制、時序區別、優缺點、適用場景與調參要點一次講透。

1.全局曝光（Global Shutter）

2.卷簾曝光（Rolling Shutter）

3.全局復位釋放曝光（Global Reset Shutter, GRR）

 全局快門(Global Shutter)

 定義與工作原理

整塊像素同時開始、同時結束曝光；隨后再統一或并行讀出。這樣每幀就是“同一時刻”的快照。這在使用硬件觸發器將相機曝光與光源激活同步時非常有利，因?yàn)槠毓馐峭瑫r(shí)在傳感器上進行的。

工程含義：

●對運動魯棒：無傾斜/果凍，適合高速運動定位、尺寸測量、條碼物流等在線檢測。

●讀出/功耗/成本：像素電路更復雜，讀噪與極限幀率常不如RS同代產品；但在機器視覺里，這是換來的“時域一致性”。

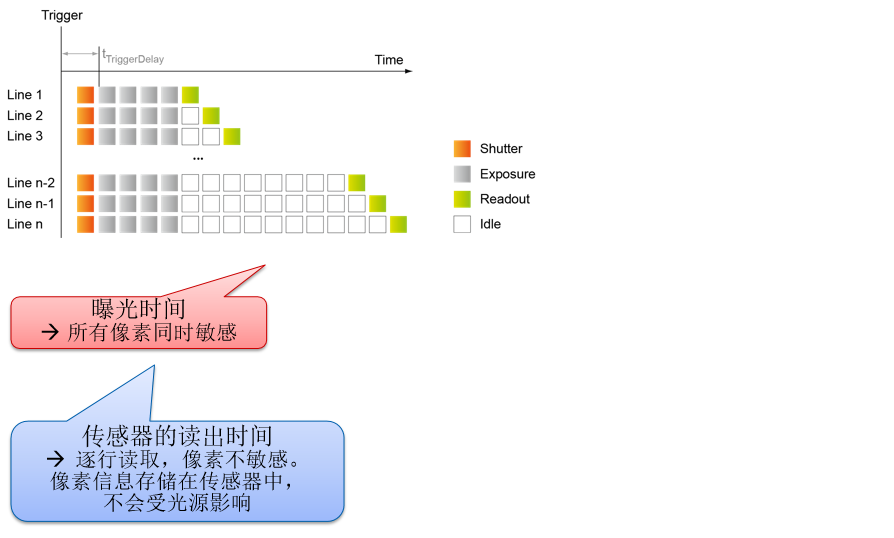

GS時序里所有行同起同止，之后才讀出；亮度更均勻、運動模糊最小。

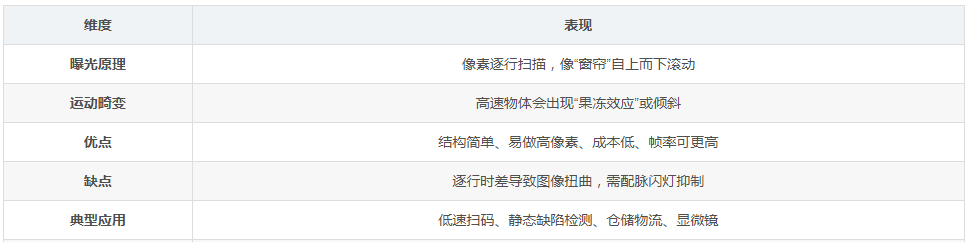

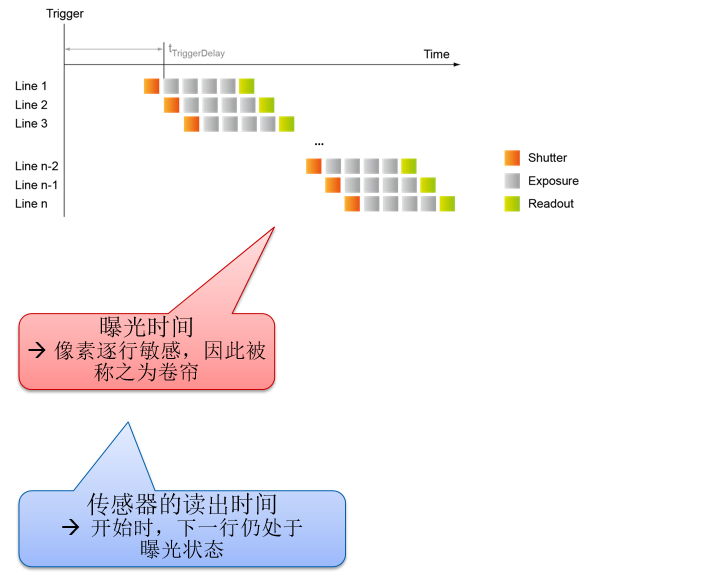

3. Rolling Shutter（卷簾快門）

定義與工作原理

逐行依次啟動曝光與讀出；每行積分長度都等于你設定的曝光時間 T，但不同行的起始時刻相差行時間 t_row，從而在幀掃描時間 t_scan 內“時間是傾斜的”。

? 工程含義：

●可能的畸變：高速運動或頻閃下會出現傾斜/彎曲/果凍等 RS 偽影；行時間越短、行數越少（或ROI越?。┰讲幻黠@。

●優勢：同工藝下成本低、像素密度/靈敏度/幀率容易做高，民用與不少工業應用因此大量選用。

相機傳感器在曝光時會逐行讀出數據，讀出的數據沿著相機傳感器行“滾動”，這就是這種方法稱為滾動快門的原因。讀出每一行都需要一定的時間（例如 10 μs），稱為“行時間”，這意味著生成的圖像在每行之間都有很小的時間延遲。如果帶有滾動快門的相機有 2048 行（例如典型的 2048 x 2048 CMOS 傳感器），則意味著最上面一行在時間 0 時讀出，而最下面一行在 2.048 ms 后讀出（10 μs 乘以 2048 行），這稱為“幀時間”。這個微小的時間延遲會在大型傳感器上累加，在對非?？斓臉颖具M(jìn)行成像時應考慮到這一點。

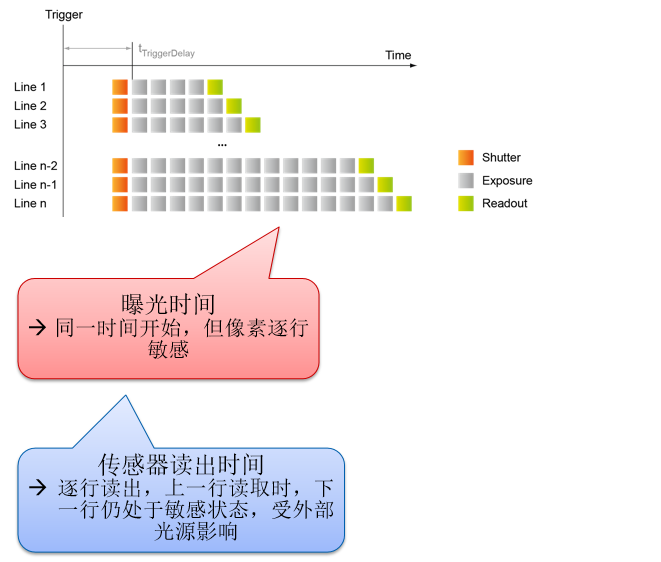

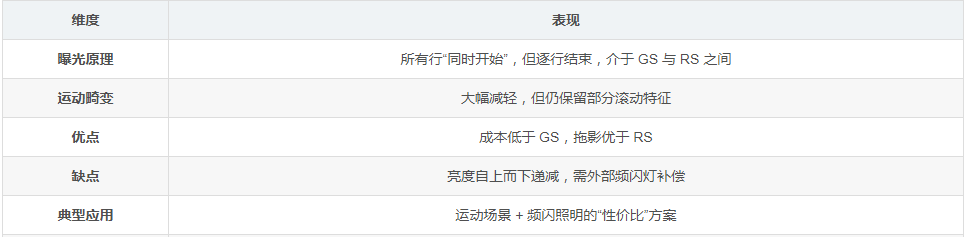

Global Reset Shutter（全局復位快門）

定義與工作原理

所有行同時開始曝光（全局復位/Global Reset），但結束曝光與讀出仍然逐行（像滾動一樣）。這樣能顯著降低RS的幾何畸變。

副作用與對策：

●因?yàn)榈撞啃懈斫Y(jié)束，同幀內曝光長度從上到下逐漸變長，可能出現由上到下的亮度漸變（shading）。

●配合頻閃/脈沖光：把光只打在“所有行都在積分”的重疊區，可消除梯度，達到“接近全局曝光”的效果（有廠商稱 pseudo/global reset release）。

多家工業相機都提供“Rolling + Global Reset”工作方式與觸發引腳來配閃光。
