一、什么是ISP PipelineISP（Image Signal Process ）pipeline，即圖像處理流水線， 是把圖像處理器采集到的原始數字信號轉換為最后可顯示的高質量圖像的“加工流水線”，這條流水線包含各加工模塊（即ISP pipeline中負責不同功能的算法模塊，如負責降噪的降噪算法模塊，負責邊緣增強的銳化算法模塊等）以及流水線流向（即各算法模塊的排列）等，這些因素共同構成了一個完整的ISP Pipeline。由于現在主流的圖像傳感器輸出的幾乎都是BAYER格式的RAW數據，這種格式的數據是無法直接觀看的，必須經過相應的處理。因此，ISP Pipeline是必不可少的。二、常見的ISP Pipeline通常的ISP Pipeline包含幾十個算法模塊，每個模塊負責不同的功能。這些模塊首尾相連，在時鐘的驅動下高速運轉，數據流不斷地從一個模塊流轉至下一個模塊，直至完成所有模塊處理，最終從流水線中流出。下表中列出了常見的ISP算法模塊及其簡要說明。

上表中是目前主流ISP廠商的pipeline中包含的算法模塊，當然也不排除ISP廠商根據需求加入其他的算法模塊。對ISP各算法模塊的排列，不同廠商也是不一樣的。下圖中為幾家主流廠商的ISP流程圖：

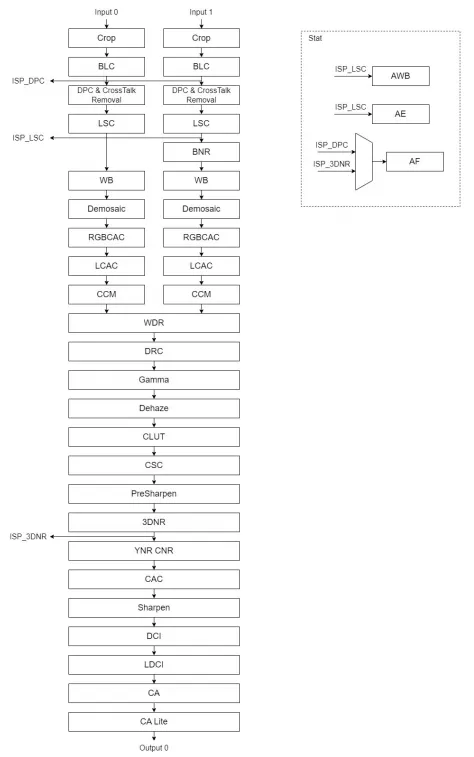

圖1、HI3403 ISP流程圖

圖2、CV180X & CV181X ISP流程圖

圖3、RK3588 ISP流程圖

不同廠商ISP流程也是不同的。這也體現出不同廠商對ISP不同功能的側重。三、哪些公司會用到ISP理論上來說，所有需要成像的公司都離不開ISP。包括安防，交通，消費電子如手機、運動相機，無人機，智能家居如可視門鈴，醫療領域如醫療內窺鏡，自動駕駛等等。但并不是所有公司都需要自己開發ISP。根據對ISP開發程度，可以粗略的把這些公司分為三類：第一類，不自己開發ISP，只進行ISP調試；這類公司一般利用SOC芯片如HISI，NT中的ISP模塊，因此只進行基于SOC平臺的ISP調試即可；第二類，只開發特定的ISP算法模塊，主要是3A算法，其他ISP算法仍然使用SOC平臺中的ISP模塊。因為很多SOC都支持使用者自己開發3A算法，因此，這類公司會選擇自己開發3A算法。第三類，整個ISP都自己開發。這類公司通常包括一些SOC廠商如HISI、RK，手機廠商如vivo（專門開發ISP芯片）等，也有一些廠商選擇基于FPGA實現自研ISP算法，如一些醫療器械廠商等。
